產品簡介
避雷器也叫過電壓保護器，它與被保護電氣并聯，可以限制電氣設備上的各種過電壓，如雷電過電壓、操作過電壓等，從而使被保護的高壓電氣免遭過電壓的損壞。
避雷器的核心部件采用氧化鋅壓敏電阻。壓敏材料的導電機理基于肖特基勢壘模型下的非線性伏安特性。該產品即是利用氧化鋅壓敏電阻的非線性伏安特性原理，使得在電力系統正常運行電壓下，避雷器保持高電阻性，相當于一個絕緣體，不會干擾電力系統的正常運行；而在電力系統出現危害到系統安全運行的過電壓時，壓敏電阻瞬間過壓觸發，呈現出低阻型，形成泄放通道，泄放過電壓能量，將系統過電壓鉗制在系統容許范圍內，保證了電力系統的安全運行。

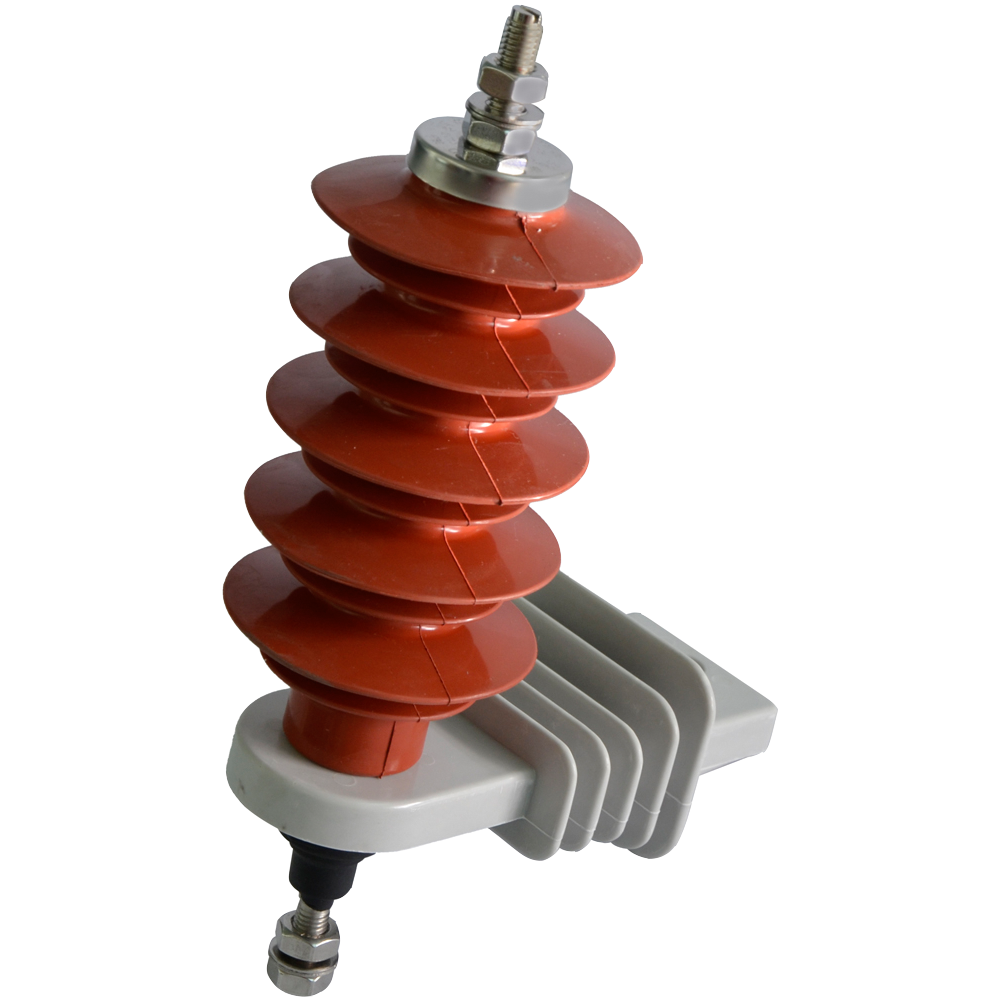

該避雷器為復合外套金屬氧化物避雷器，其有通流容量大、保護裕度大、耐污穢能力強、體積小、重量輕、安裝方便等優點。

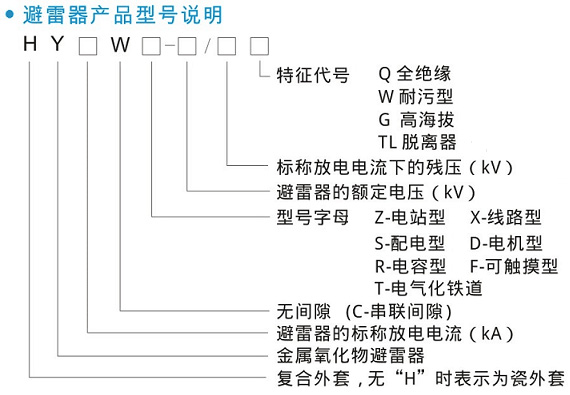

避雷器型號 | 避雷器 額定電壓 kV | 持續 運行電壓 kV | 直流1mA 參考電壓 kV | 雷電 殘壓 kV | 2ms方波 通流容量 A | 4/10μs 大電流容量 kA |
HY5WS-10/30TL | 10 | 8 | 15 | 30 | 150 | 65 |
HY5WS-17/50TL | 17 | 13.6 | 25 | 50 | 150 | 65 |
HY5WZ-10/27TL | 10 | 8 | 14.4 | 27 | 150 | 65 |
HY5WZ-17/45TL | 17 | 13.6 | 24 | 45 | 150 | 65 |
HY5WR-10/27TL | 10 | 8 | 14.4 | 27 | 400 | 65 |
HY5WR-17/45TL | 17 | 13.6 | 24 | 45 | 400 | 65 |
注：本公司保留更改產品設計與規格的權利，屆時恕不另行通知。
該資料的產品與實物存在的細微差別，最終解釋權屬本公司。
