產品簡介

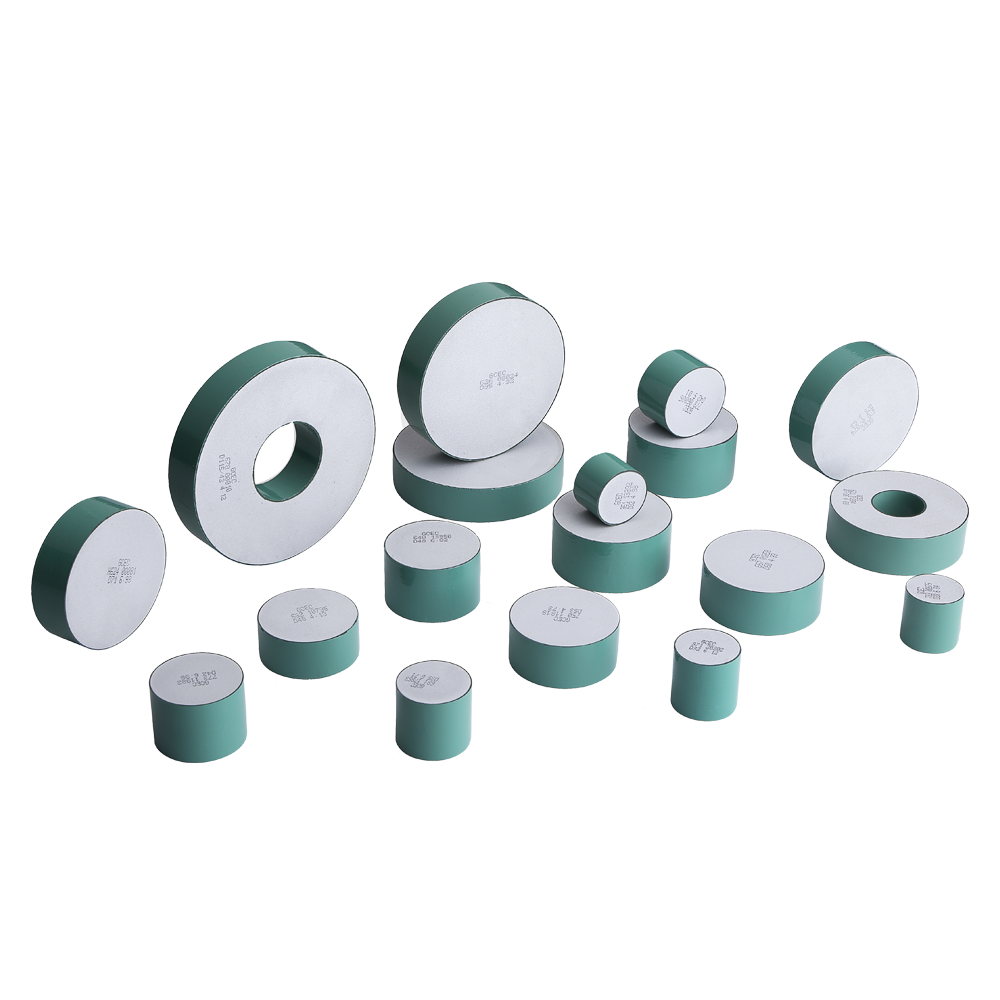

氧化鋅電阻片是金屬氧化物避雷器的核心元件，其性能的優劣直接決定著氧化鋅避雷器的運行性能。國創公司以“質量為本，追求卓越”為質量管理方針，自1994年生產氧化鋅電阻片以來，不停的進行技術改進、設備引進、工藝完善，目前氧化鋅電阻片的產量、質量居國內領先水平。
1、氧化鋅電阻片的生產能力：氧化鋅電阻片直徑范圍為28～136mm，年生產氧化鋅電阻片約800萬片。
2、質量保證：公司運用日益完善的質量管理體系來控制氧化鋅電阻片的生產。
3、標準：遵照 IEC 60099-4 和 GB11032。
規格參數 | D28H30 | D30H29 | Φ32×21 | Φ32×25 | Φ32×31 | Φ35×3 | Φ35×6 | Φ35×25 | Φ35×31 |
直徑，mm | 28±0.5 | 29.8±0.5 | 31.2±0.5 | 31.2±0.5 | 31.2±0.5 | 34.6±0.5 | 34.6±0.5 | 34.6±0.5 | 34.6±0.5 |
高度，mm | 30±1 | 29±1 | 21±1 | 25±1 | 31±1 | 3±0.3 | 6±0.3 | 25±1 | 31±1 |
額定電壓Ur，kV | 4.50 | 4.50 | 3.00 | 3.50 | 4.50 | 0.28 | 0.50 | 3.50 | 4.50 |
最大持續運行電壓UMCOV，kVr.m.s. | 3.60 | 3.60 | 2.40 | 2.85 | 3.60 | 0.24 | 0.42 | 2.85 | 3.60 |
直流1mA參考電壓U1mA D.C.，≥kV | 6.80±0.3 | 6.50±0.3 | 4.50±0.3 | 5.30±0.3 | 6.70±0.3 | 0.70±0.1 | 1.30±0.1 | 5.30±0.3 | 6.70±0.3 |
標稱電流In，kA （peak） | 5 | 5 | 5 | 5 | 5 | 1.5 | 1.5 | 5 | 5 |
標稱電流下殘壓，≤kV（peak） | 11.35~12.65 | 11.00~12.15 | 7.4~8.50 | 9.0~10.0 | 11.2~12.3 | 1.30 | 2.60 | 8.75~9.80 | 11.2~12.3 |
2ms方波， A | 100 | 100 | 150 | 150 | 150 | 75 | 75 | 150~250 | 150~250 |
4/10us大電流沖擊， kA | 65 | 65 | 65 | 65 | 65 | 10~45 | 10~45 | 65 | 65 |
應用，按照IEC 60099-4 | 5kA配電型用 | ||||||||
規格參數 | Φ40×21 | Φ40×25 | Φ40×31 | Φ42×21 | Φ42×25 | Φ42×31 | Φ44×25 |
直徑，mm | 39.5±0.5 | 39.5±0.5 | 39.5±0.5 | 42±0.5 | 42±0.5 | 42±0.5 | 44±0.5 |
高度，mm | 21±1 | 25±1 | 31±1 | 21±1 | 25±1 | 31±1 | 25±1 |
額定電壓Ur，kV | 3.00 | 3.50 | 4.50 | 3.00 | 3.50 | 4.50 | 3.50 |
最大持續運行電壓UMCOV，kVr.m.s. | 2.40 | 2.85 | 3.60 | 2.40 | 2.85 | 3.60 | 2.85 |
直流1mA參考電壓U1mA D.C.，≥kV | 4.40±0.3 | 5.30±0.3 | 6.70±0.3 | 4.50±0.3 | 5.20±0.3 | 6.70±0.3 | 5.20±0.3 |
標稱電流In，kA（eak） | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
標稱電流下殘壓，≤kV（peak） | 7.60~8.75 | 9.30~10.4 | 11.8~12.9 | 7.73~8.83 | 8.90~10.1 | 11.7~12.8 | 8.90~10.0 |
2ms方波， A | 250 | 250 | 250 | 250~400 | 250~400 | 250~400 | 400 |
4/10us大電流沖擊， kA | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
應用，按照IEC 60099-4 | 10kA配電型用和IEC等級1發電/變電站用 | ||||||
規格參數 | Φ44×31 | Φ48×25 | D50H22 | Φ53×24.5 | Φ53×31 | Φ53/26×25 | D55H25 |
直徑，mm | 44±0.5 | 48.7±0.5 | 49.8±0.5 | 52.8±0.5 | 52.8±0.5 | 52.0±0.5 | 55.2±0.5 |
高度，mm | 31±1 | 25±1 | 22±1 | 24.5±1 | 31±1 | 25±1 | 25±1 |
額定電壓Ur，kV | 4.50 | 3.50 | 3.00 | 3.50 | 4.50 | 4.50 | 3.50 |
最大持續運行電壓UMCOV，kVr.m.s. | 3.60 | 2.85 | 2.40 | 2.85 | 3.60 | 3.60 | 2.85 |
直流1mA參考電壓U1mA D.C.，≥kV | 6.70±0.3 | 5.30±0.3 | 4.40±0.3 | 5.20±0.3 | 6.70±0.3 | 6.00±0.5 | 5.30±0.3 |
標稱電流In，kA （peak） | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
標稱電流下殘壓，≤kV（peak） | 11.6~12.6 | 9.05~10.1 | 7.35~8.46 | 9.00~10.0 | 11.4~12.5 | 9.5~12.0 | 8.80~10.0 |
2ms方波， A | 400 | 450~550 | 500~600 | 600 | 600 | 400 | 700 |
4/10us大電流沖擊， kA | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
應用，按照IEC 60099-4 | 10kA配電型用和IEC等級1、2發電/變電站用 | ||||||
規格參數 | Φ60×25 | Φ60×31 | Φ62×22 | Φ62×25 | Φ71×22.5 | Φ71/26×22.5 | Φ76×22 | |
直徑，mm | 60.4±0.5 | 60.4±0.5 | 62.5±0.5 | 62.5±0.5 | 71±0.5 | 71±0.5 | 76±0.7 | |
高度，mm | 25±1 | 31±1 | 22±1 | 25±1 | 22.5±1 | 22.5±1 | 22±1 | |
額定電壓Ur，kV | 3.50 | 4.50 | 3.00 | 3.5 | 3.00 | 3.00 | 3.00 | |
最大持續運行電壓UMCOV，kVr.m.s. | 2.85 | 3.60 | 2.40 | 2.85 | 2.40 | 2.40 | 2.40 | |
直流1mA參考電壓U1mA D.C.，≥kV | 5.30±0.3 | 6.70±0.3 | 4.40±0.3 | 5.3±0.3 | 4.40±0.3 | 4.40±0.3 | 4.30±0.3 | |
標稱電流In，kA （peak） | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
標稱電流下殘壓，≤kV（peak） | 8.80~9.85 | 11.2~12.2 | 7.15~8.30 | 8.70~9.70 | 7.10~8.20 | 7.20~8.30 | 6.75~7.85 | |
2ms方波， A | 800 | 800 | 800 | 800 | 1000 | 600~800 | 1000~1200 | |
4/10us大電流沖擊， kA | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
應用，按照IEC 60099-4 | IEC等級2、3發電/變電站用 | IEC等級3發電/變電站用 | ||||||
規格參數 | Φ85×22.5 | D95H22.5 | Φ115/42×22.5 | D136H22.5 |
直徑，mm | 85.3±0.5 | 94.5±0.5 | 115±0.5 | 135.5±1 |
高度，mm | 22.5±1 | 22.5±1 | 22.5±1 | 22.5±1 |
額定電壓Ur，kV | 3.00 | 3.00 | 3.00 | 3.00 |
最大持續運行電壓UMCOV，kVr.m.s. | 2.40 | 2.40 | 2.40 | 2.40 |
直流1mA參考電壓U1mA D.C.，≥kV | 4.40±0.3 | 4.30±0.3 | 4.40±0.3 | 4.30±0.3 |
標稱電流In，kA （peak） | 10 | 10 | 20 | 20 |
標稱電流下殘壓，≤kV（peak） | 6.90~7.90 | 6.55~7.70 | 7.10~8.00 | 6.70~7.85 |
2ms方波， A | 1200~1500 | 1500~1800 | 2000~2500 | 2500~3000 |
4/10us大電流沖擊， kA | 100 | 100 | 100 | 100 |
應用，按照IEC 60099-4 | IEC等級3、4發電/變電站用 | IEC等級4、5發電/變電站用 | ||
· 任何時候，在未經通知的情況下，國創公司保留修改產品技術參數的權利。
· 除以上規格外，我公司可以根據客戶要求提供氧化鋅電阻片。
